Lesson 54 : การเชื่อมต่อระบบ Ground และ Ground Fault ของระบบที่มีแหล่งจ่าย 2 หม้อแปลงขึ้นไปและ Generator

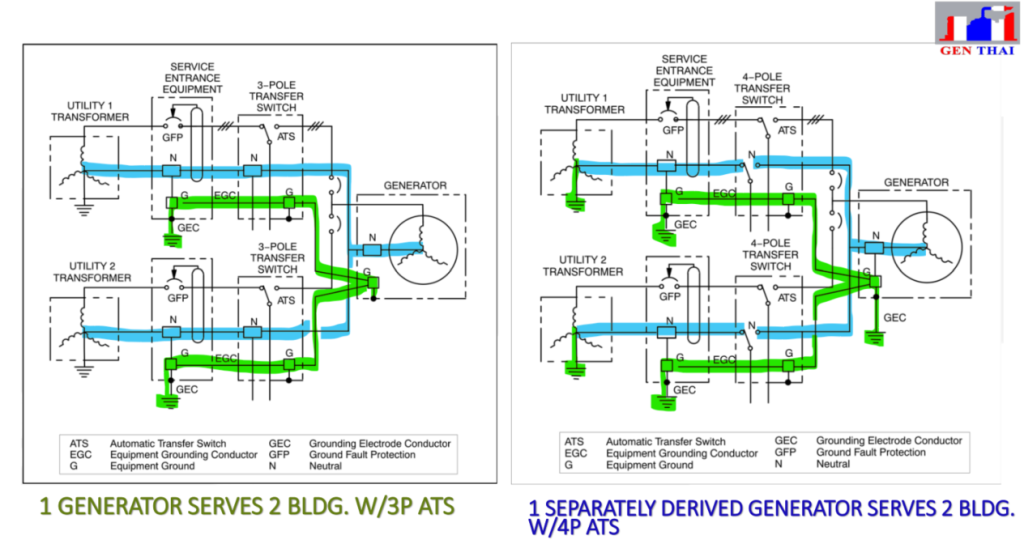

การเชื่อมต่อ Ground และ Neutral กรณี ATS 3 และ 4 pole
กรณีใช้ ATS 3 pole จะต้องเชื่อมต่อ Ground และ Neutral ของ Generator เข้ากับระบบของแหล่งจ่ายปกติทั้ง 2 แหล่งโดยไม่ติดตั้งระบบ Ground ของ Generator แยกต่างหาก
กรณีใช้ ATS 4 pole จะต้องเชื่อมต่อระบบ Ground ของ Generator เข้ากับระบบของแหล่งจ่ายทั้ง 2 แหล่ง แต่ไม่เชื่อมต่อ Neutral เข้ากับทั้ง 2 แหล่งจ่ายปกติ โดยต้องติดตั้งระบบ Ground ของ Generator แยกต่างหาก
การจัดเตรียมเครื่องป้องกันกระแสรั่วลงดินของบริภัณฑ์ระบบไฟฟ้าจำเป็น
อ้างอิงจากมาตรฐานการติดตั้งทางไฟฟ้า วสท ปี 2564
3.3.10 เครื่องป้องกันกระแสเกินของวงจรสายป้อนที่มีขนาดตั้งแต่ 1,000 แอมแปรขึ้นไป ต้องติดตั้งเครื่องกัน
กระแสรั่วลงดิน (Ground fault protection) ของบริภัณฑ์ป้องกันกระแสรั่วลงดินต้องมีการทดสอบการทำงานเมื่อติดตั้งครั้งแรก ณ ที่ติดตั้งโดยทดสอบตามมากับบริภัณฑ์ ผลการทดสอบนี้ต้องบันทึกเป็นลายลักษณ์อักษร เพื่อแจ้งให้เจ้าหน้าที่ผู้มีอำนาจตรวจสอบทราบ
ข้อยกเว้นที่ 1 ข้อบังคับตามขัอนี้ไม่ไช้กับเครื่องปลดวงสายป้อนของกระบวนการทางอุตสาหกรรมแบบต่อเนื่อง ซึ่งหากมีการหยุดทำงานอย่างกะทันหันจะทำให้เกิดความเสียหายมาก
ข้อยกเว้นที่ 2 ข้อบังคับตามข้อนี้ไม่ใช้กับเครื่องสูบน้ำดับเพลิง
อ้างอิงจากมาตรฐานการออกแบบและติดตั้งเครื่องกำเนิดไฟฟ้า วสท ปี 2564 ส่วนเพิ่ม

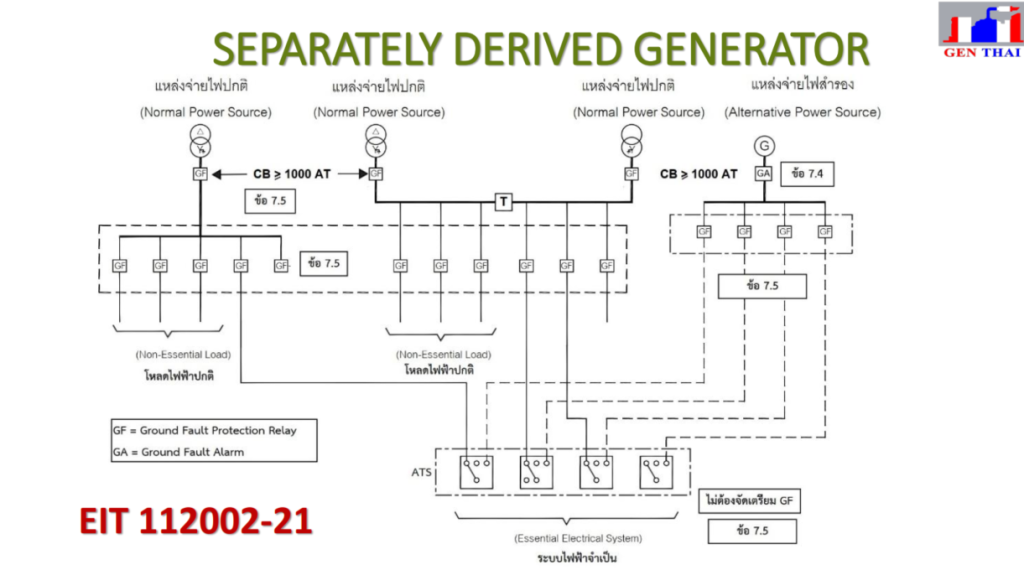

7.4 ไม่ต้องจัดเตรียมเครื่องป้องกันกระแสรั่วลงดินของบริภัณฑ์ (ground fault protection, GFP) ที่เครื่องปลดวงจรอัตโนมัติ (automatic disconnecting means) ของแหล่งจ่ายไฟสำรองที่ใช้เป็นแหล่งจ่ายไฟสำหรับระบบไฟฟ้จำเป็น ให้จัดเตรียมอุปกรณ์ชนิดส่งเสียงและแสงแจ้งเตือนเมื่อเกิดกระแสรั่วลงดิน
ของบริภัณฑ์ (ground fault alarm) เท่านั้น โดยให้ติดตั้งอุปกรณ์ตรวจจับการรั่วลงดิน (the sensor for the ground-fault signal devices) ณ ตำแหน่งบริภัณฑ์ประธานหรือก่อนเข้าบริภัณฑ์ประธานของแหล่งจ่ายไฟสำรองนั้น หากมีเครื่องกำเนิดไฟฟ้าหลายชุดเป็นแหล่งจ่ายไฟสำรองที่ใช้เป็นแหล่งจ่ายไฟสำหรับระบบไฟฟ้าจำเป็นและร่วมกันกันจ่ายโหลด ให้ติดตั้งอุปกรณ์ตรวจจับการรั่วลงดินที่สายป้อนของโหลดแต่ละชุดแทนได้ ซึ่งค่าปรับตั้งของกระแสรั่วลงดินสูงสุดไม่เกิน 1,200 แอมป์ ทั้งนี้ ให้จัดทำคำแนะนำข้อต้องปฏิบัติในกรณีเกิดกระแสรั่วลงดินไว้ที่ตำแหน่งหรือใกล้กับตำแหน่งที่ติดตั้งอุปกรณ์ตรวจจับการรั่วลงดิน
อุปกรณ์ตรวจจับการรั่วลงดิน
7.5 หากจัดเตรียมเครื่องป้องกันกระแสรั่วลงดินของบริภัณฑ์ที่เครื่องปลดวงจรของบริภัณฑ์ประธาน(service disconnecting means) หรือสายป้อน (feeder disconnecting means) ตามที่กำหนดในมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย ให้จัดเตรียมเครื่องป้องกันกระแสรั่วลงดินของบริภัณฑ์เพิ่มเติมที่เครื่องปลดวงจรของสายป้อน (feeder disconnecting means) ในระดับล่าง (down stream) ในลำดับถัดไปทั้งหมดที่จ่ายไฟให้กับโหลด ทั้งนี้ ไม่ต้องจัดเตรียมเครื่องป้องกันกระแสรั่วลงดินทางด้านจ่ายโหลดของสวิตช์ถ่ายโอน (transfer switch) ของระบบไฟฟ้าจำเป็น อนึ่ง บริภัณฑ์สำหรับการป้องกันดังกล่าวจะประกอบด้วยเครื่องป้องกันกระแสเกินและหม้อแปลงกระแส หรือเครื่องป้องกันอื่นที่เทียบเท่าสามารถสั่งการหรือดำเนินการให้อุปกรณ์ป้องกันสายป้อนทำการเปิดวงจรได้
7.6 การทำงานของเครื่องป้องกันกระแสรั่วลงดินของบริภัณฑ์ของเครื่องปลดวงจรบริภัณฑ์ประธานและสายป้อนจะต้องทำงานสัมพันธ์กันอย่างสมบูรณ์ (fully selectivity) 100% โดยเมื่อเกิดการรั่วลงดินที่โหลด เครื่องปลดวงจรสายป้อนระดับล่าง (downstream) ที่ใกล้โหลดที่เกิดการรั่วลงดินที่สุดจะต้องทำการเปิดวงจรก่อนเพื่อป้องกันไม่ให้เครื่องปลดวงจรลำดับสูงขึ้นถัดไป (upstream) เปิดวงจร ซึ่งอาจเกิดความเสียหายเนื่องจากเกิดการขาดช่วงในการจ่ายไฟในระบบไฟฟ้าจำเป็นได้
