Lesson 49 : การเชื่อมต่อสาย Sensing ของ Water leak และ Oil leak โดยใช้ ELSA เพียง 1 เครื่อง
โดยทั่วไปแล้วการเชื่อมสาย Sensing มักจะเชื่อมต่อกับตัวเครื่องตรวจจับของเหลว แบรนด์ ELSA
ตามประเภทของเหลวที่ต้องการตรวจจับ เช่น ต้องการตรวจจับน้ำรั่วซึมภายในห้อง จะใช้เป็นสาย Sensing
สำหรับตรวจจับน้ำ (3L-LS) หรือ ต้องการตรวจจับน้ำมัน จะใช้เป็นสาย Sensing สำหรับตรวจจับน้ำมัน (3L-HCS)

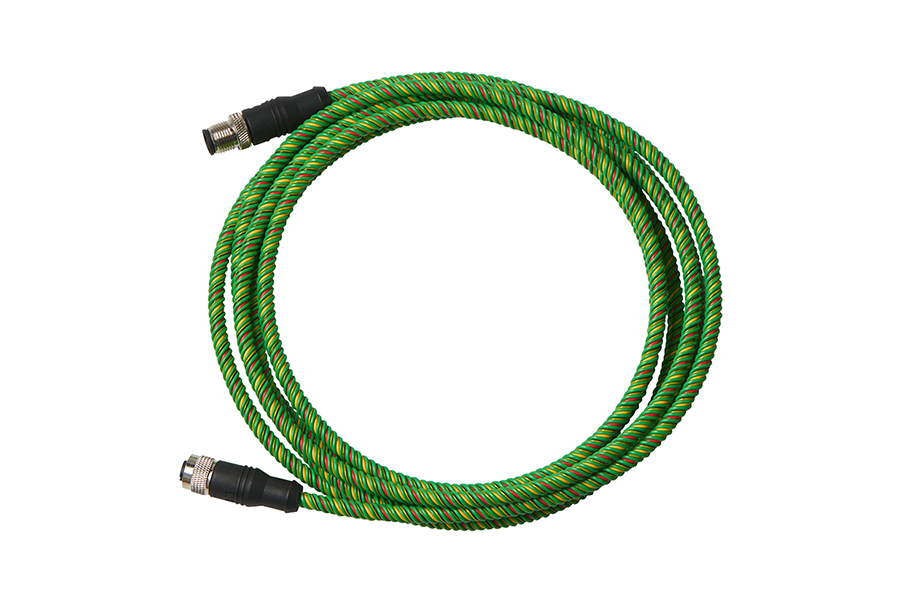

สาย Sensing 3L-LS สำหรับตรวจจับของเหลวประเภทน้ำ

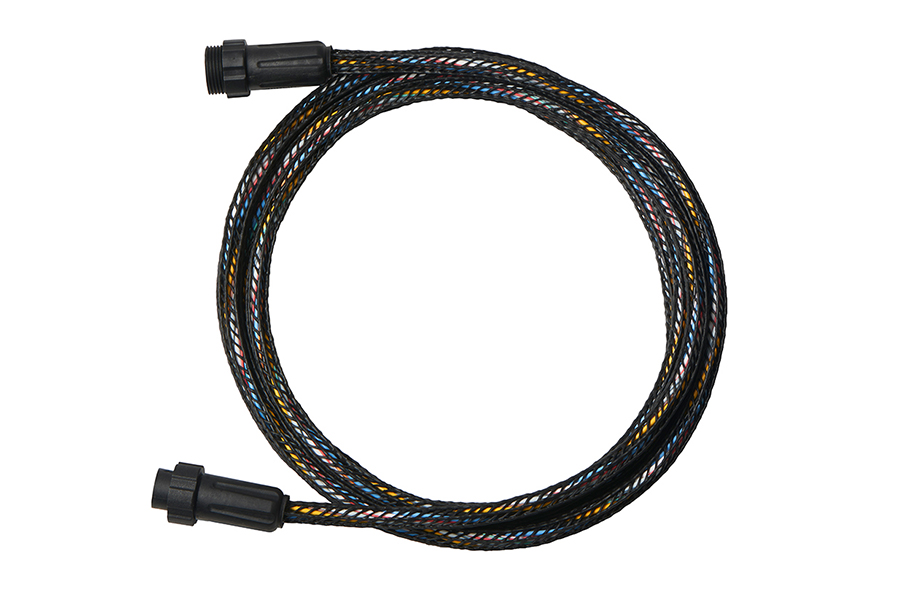

สาย Sensing 3L-HCS สำหรับตรวจจับของเหลวประเภทน้ำมัน
หากต้องการตรวจจับของเหลวทั้ง 2 ประเภท ทั้งน้ำและน้ำมัน โดยใช้ตัวเครื่อง ELSA เพียงตัวเดียว จำเป็นจะต้องมี Sensor Module ในการแปลงแต่ละช่วงของสาย Sensing

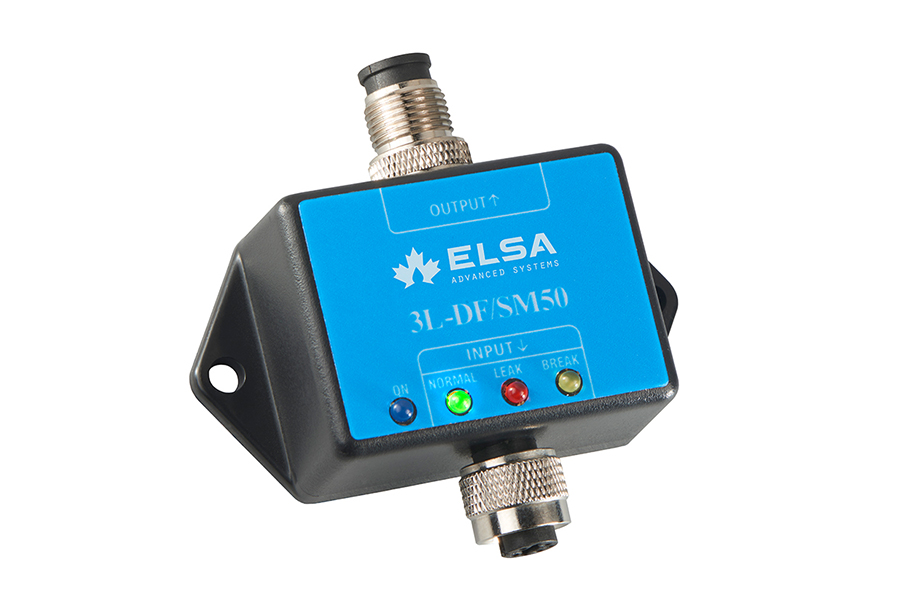

Sensor Module SM50/C สำหรับเชื่อมต่อสาย Sensing 3L-LS สำหรับตรวจจับของเหลวประเภทน้ำ

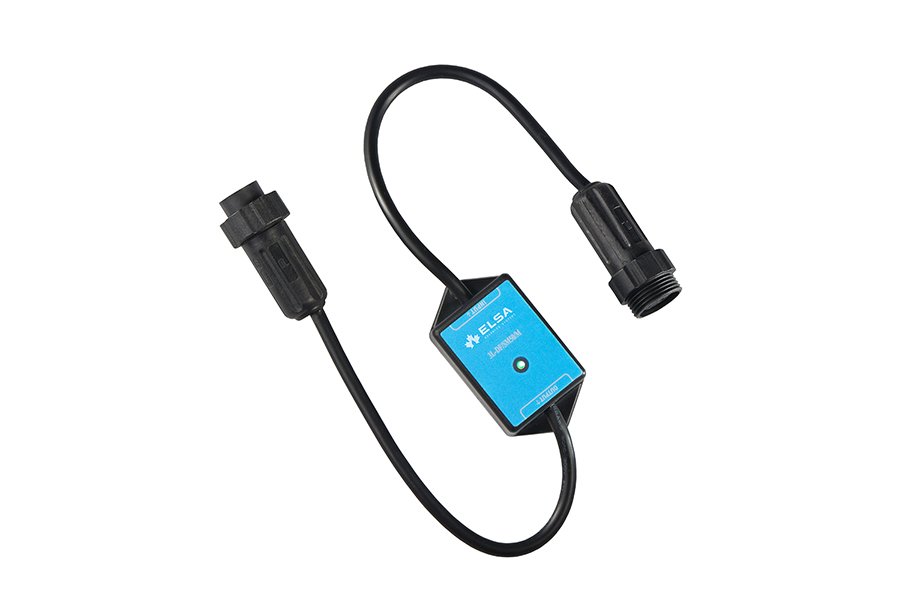

Sensor Module SM50/M สำหรับเชื่อมต่อสาย Sensing 3L-HCS สำหรับตรวจจับของเหลวประเภทน้ำมัน

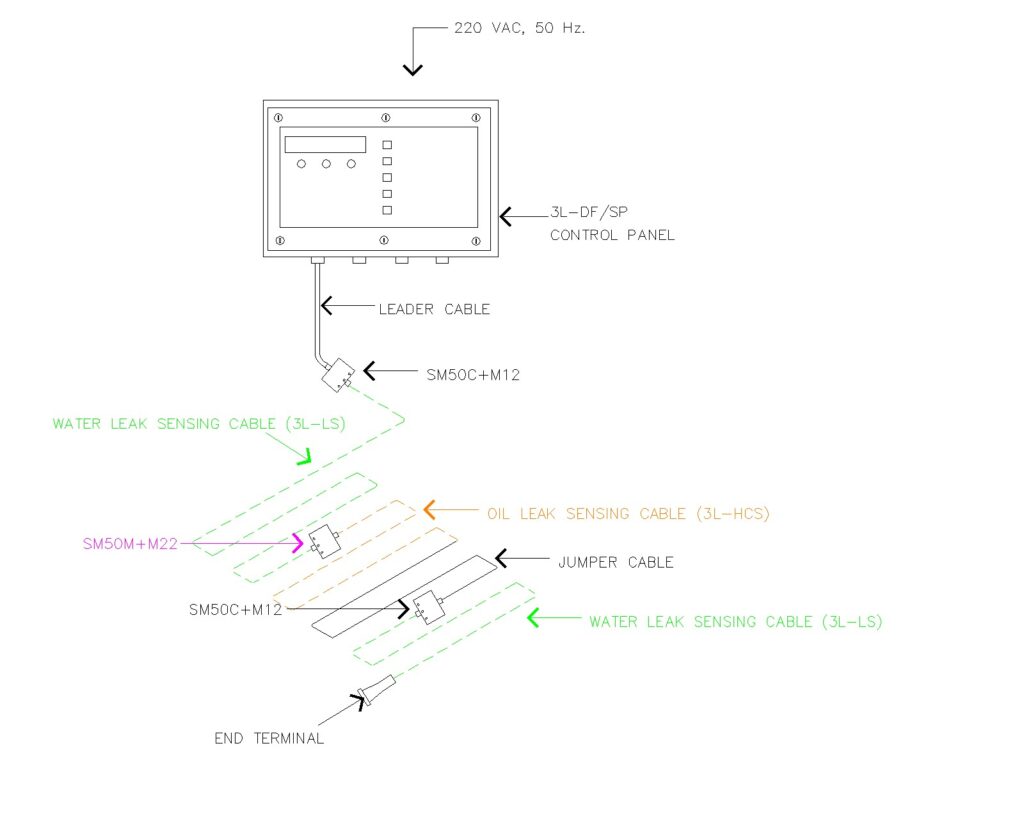

รูปแบบการต่อสาย Sensing จะเป็นดังนี้
ตัวอย่างรูปแบบการเชื่อมต่อสาย Sensing ของ Water leak และ Oil leak โดยใช้ ELSA เพียง 1 เครื่อง
หากมีข้อสงสัยหรืออยากสอบถามเพิ่มเติมสามารถติดต่อ Product Manager ถึงข้อมูลอื่น ๆ
